ESP8266 RTOS SDK3.4在win10 VScode集成开发

前言

自己要会点git的基础,这里不说明

需要下载3样东西

1.1 Windows 多合一工具链和 MSYS2 压缩包文件

https://dl.espressif.com/dl/esp32_win32_msys2_environment_and_esp2020r2_toolchain-20200601.zip

我这个是 20200601.zip 版本,如果你按照别的教程下载的是2018******.zip的话,编译会出现错误

1.2 git ESP8266_RTOS_SDK 源码

https://github.com/espressif/ESP8266_RTOS_SDK 记得需要将子模块更新了,不然会报错

git clone https://github.com/espressif/ESP8266_RTOS_SDK
cd ESP8266_RTOS_SDK

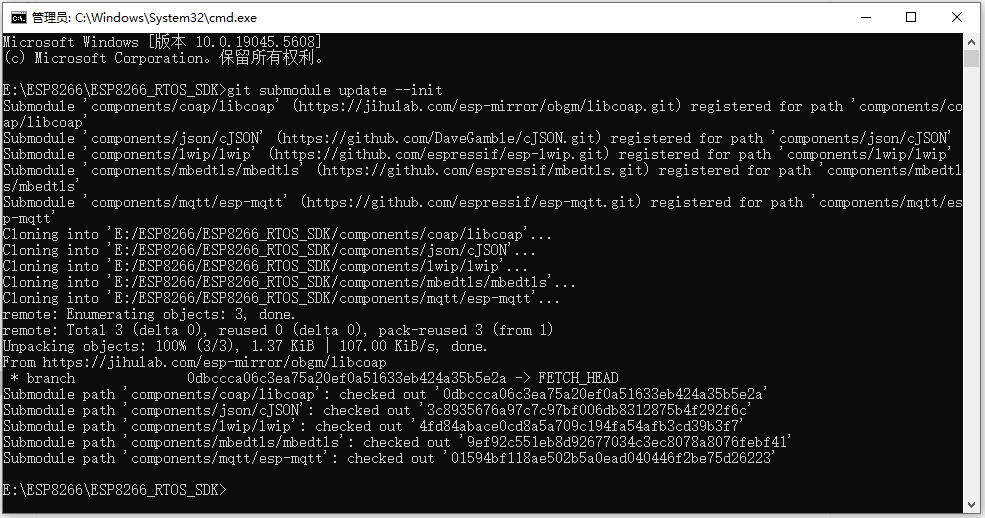

git submodule update --init

1.3 下载工具链

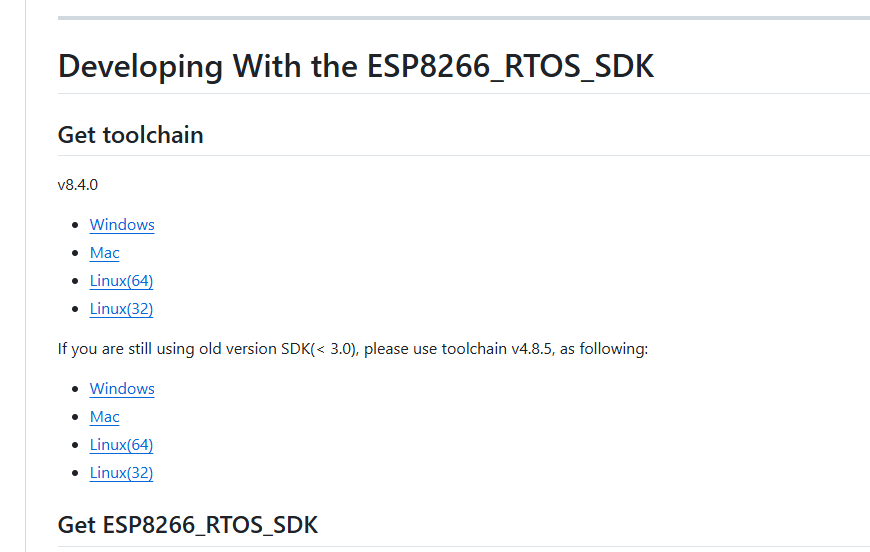

https://github.com/espressif/ESP8266_RTOS_SDK 往下滑,下载v8.4.0

二.安装

2.1 msys32

将esp32_win32_msys2_environment_and_esp2020r2_toolchain-20200601.zip解压到适当的位置，得到msys32文件夹 进入\msys32\etc\profile.d\esp32_toolchain.sh 添加 SDK 的路径

export PATH="/opt/xtensa-esp32-elf/bin:$PATH"
export IDF_PATH=E:/ESP8266/ESP8266_RTOS_SDK

2.2 xtensa-lx106-elf

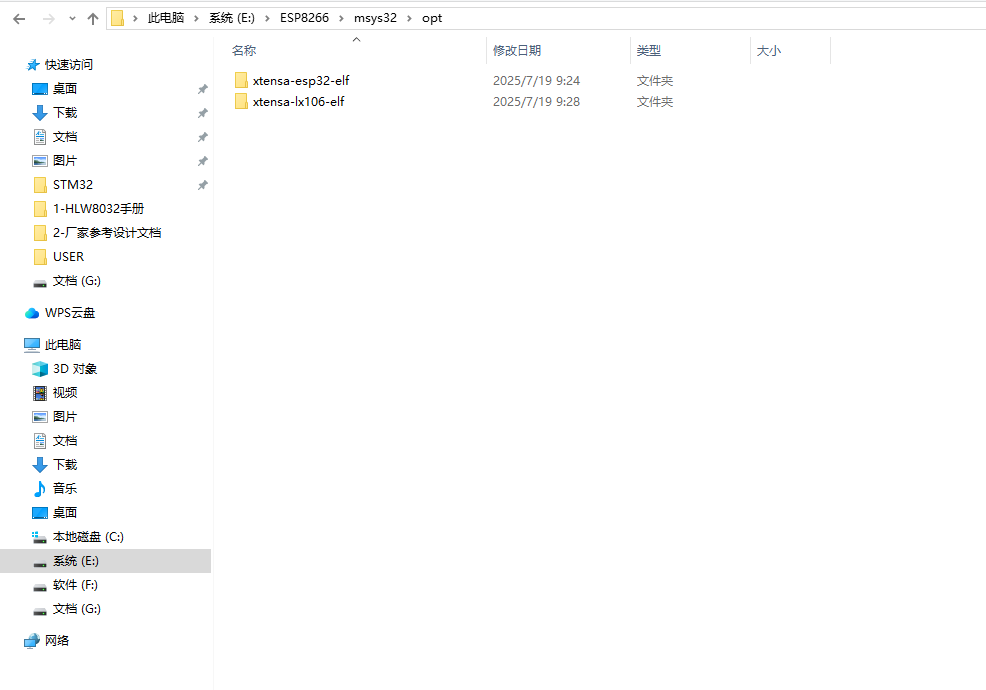

将 xtensa-lx106-elf-gcc8_4_0-esp-2020r3-win32.zip复制到 \msys32\opt目录下 然后使用 管理员权限解压，否则会出错

2.3添加工具链路径

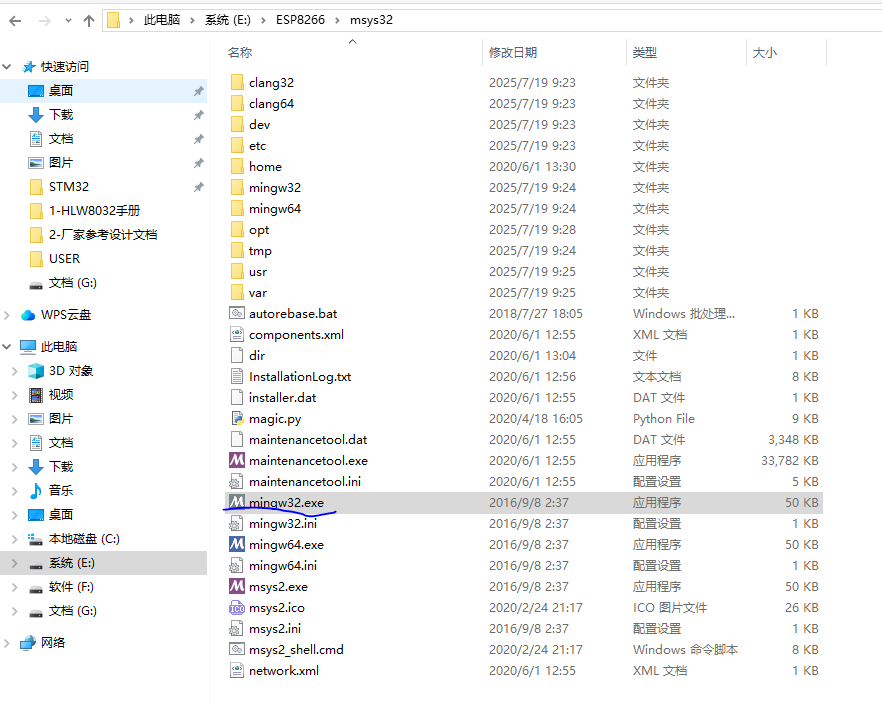

2.3.1.打开 mingw32.exe 软件

2.3.2.通过一系列指令，进入 hello_world例程

make menuconfig

2.3.4.添加 xtensa-lx106-elf\bin 的路径 -> 保存

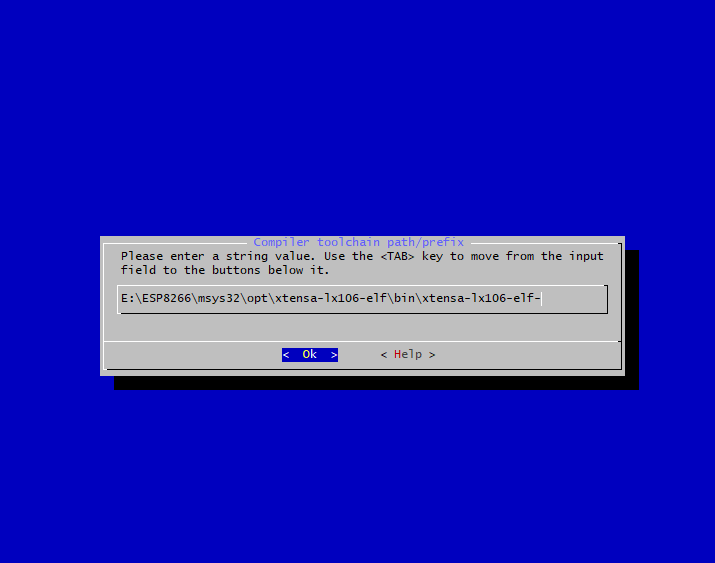

选择“SDK tool configuration”，修改E:\ESP8266\msys32\opt\xtensa-lx106-elf\bin\xtensa-lx106-elf- 然后保存退出

2.3.5.选择烧录串口/修改Flash的大小

配置

make menuconfig

编译项目

make all

烧录

make flash

擦除整flash

make erase_flash ESPPORT=COM5

打开串口助手

make monitor

编译-烧录-打开串口助手

make -j8 flash monitor

查看当前使用分区表的信息摘要

make partition_table

三.编译烧录

前面3大步骤完成了，再往下看

每打开一个新的工程，都需要配置 2.3.4.添加 xtensa-lx106-elf\bin 的路径 -> 保存 如果想一劳永逸的方法 修改 msys32\etc\profile.d\esp32_toolchain.sh成以下，就不需要每次都去配置了

# This file was created by ESP-IDF windows_install_prerequisites.sh
# and will be overwritten if that script is run again.
# export PATH="/opt/xtensa-esp32-elf/bin:$PATH"

export PATH="$PATH:/opt/xtensa-lx106-elf/bin"
export IDF_PATH=E:/ESP8266/ESP8266_RTOS_SDK
export LANG="en_US" # 防止在VScode上monitor出现乱码

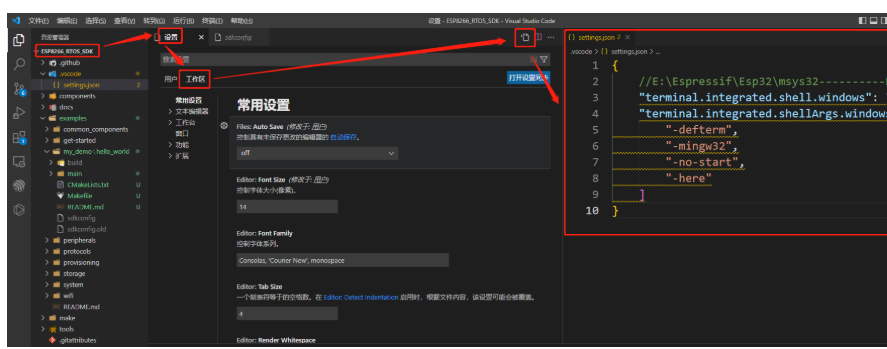

VSCode

{
    //E:\Espressif\Esp32\msys32----------ESP8266
    "terminal.integrated.shell.windows": "E:\\ESP8266\\msys32\\msys2_shell.cmd",
    "terminal.integrated.defaultProfile.windows": "msys2_mingw32",
    "terminal.integrated.profiles.windows": {
        "msys2_mingw32": {
            "path": "E:\\ESP8266\\msys32\\msys2_shell.cmd",
            "args": [
                "-defterm",
                "-mingw32",
                "-no-start",
                "-here"
            ]
        }
    },
}

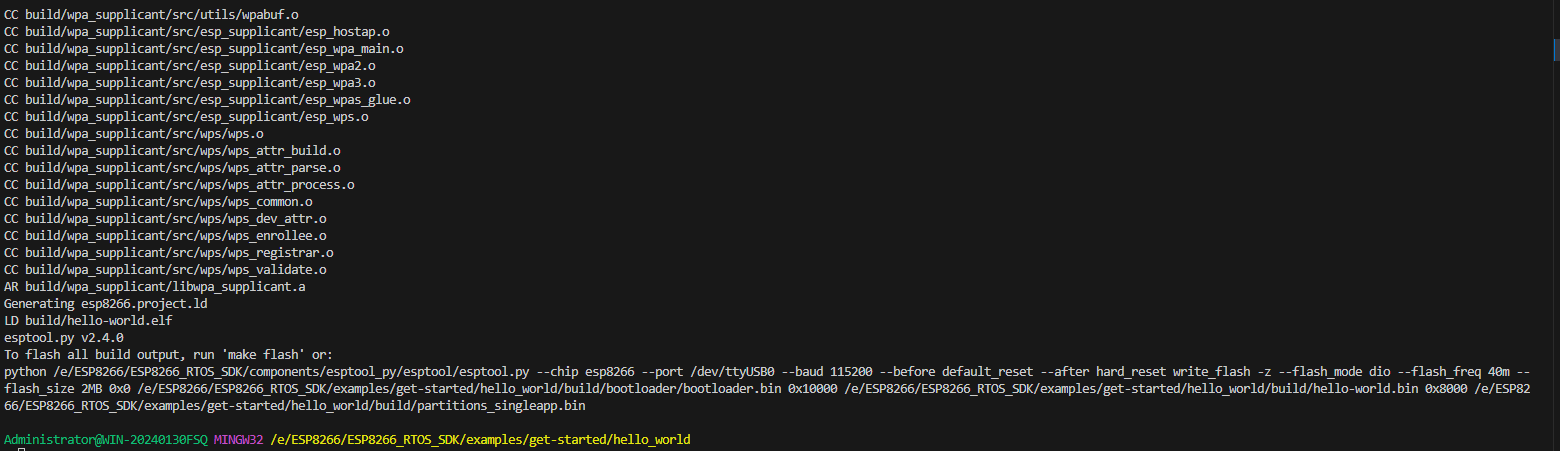

成功截图

如果到这里编译没有成功，很有可能是 1.你的 ESP8266_RTOS_SDK 源码子模块没有更新（理论上编译的时候，如果没有更新子模块，会自动更新的（科学上网）） 2.没有修改esp32_toolchain.sh 文件/添加 ESP8266_RTOS_SDK 的路径错误
